婷婷四房播播-国产乱对白刺激视频-亚洲国产果果在线播放在线-国产精品xxx大片免费观看-av在线播放无码线

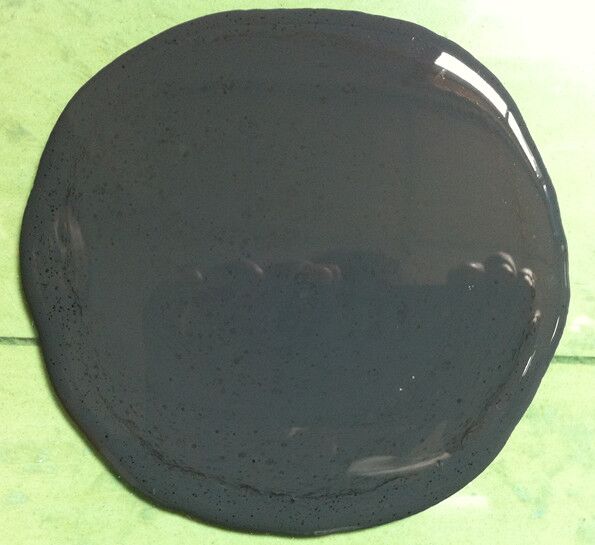

　　混凝土中加入微硅粉在高性能混凝土中的具體操作步驟如下：

　　一、 配合比設計

　　1、 相容性：微硅粉與減水劑、粉煤灰、礦粉、纖維等相容性良好。

　　2、 坍落度：由于其填隙效應，混凝土的粘滯性較高，因此摻混凝土微硅粉的坍落度設計要求比普通混凝土高2-3cm。

　　3、 摻入量：制造高強度有噴射混凝土，微硅粉摻入量為水泥量的6-12%;對于水下工程混凝土，其摻量略高，而將微硅粉作為助泵劑使用時，摻入量減為2%左右。

　　通過配合比試驗確定***終配合比。

　　二、 加料與攪拌

　　1、 通常混凝土工業使用加密混凝土微硅粉，因此可選擇人工加料或自動加料。

　　2、 由于微硅粉獨有的超細特性，微硅粉要求在骨料投料后立即投入，不得將粉狀微硅粉加入已拌和妥的混凝土中。

　　3、 摻入混凝土微硅粉的攪拌時間比普通混凝土要延長30-40S，以獲得良好的均勻性。

　　4、 摻入微硅粉混凝土的運輸沒有特別要求，與普通混凝土相同。

　　三、澆注和養護

　　1、 混凝土微硅粉的振搗要求密實，不得漏振、欠振，也不得過振，一般振搗時間為10-30S。

　　2、 要求混凝土連續供應，以防止冷接茬，造成隱患，接茬時間不得超過100min。

　　3、 微硅粉混凝土養護過程中防止水分的過早蒸發非常重要。因此，澆注完畢，立即覆膜、并鋪設麻袋、澆水養護。

Tags:微硅粉
